声测管

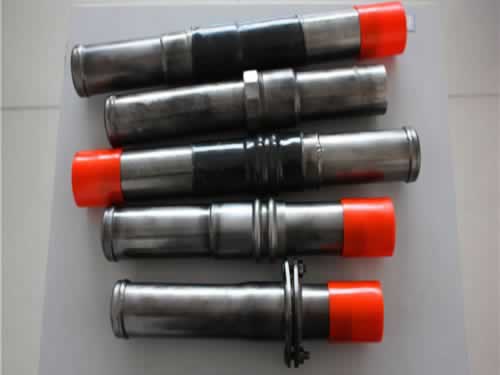

桩基声测管图片

一、桩基声测管

桩基声测管是桩基深度检测重要的一种通道产品。

二、、桩基声测管的作用

桩基声测管作用主要有两种：一种是作为桩基检测施工通道；另外一种是作为灌注桩桩底压浆施工的管道。桩基声测管承口端端部有两U型凸槽，凸槽内装有密封橡胶圈，安装时将声侧管的插口端，垂直插入声侧管的承口端至标线位置，使用专业液压钳对两U型凸槽部位同时进行挤压；密封橡胶圈受挤压后起密封作用，钳压部位插口端和承插口端的管材同时收缩变形（剖面形成六角形状）起定位固定作用，从而有效地实现了声侧管的连接。

1、桩基声测管接头凸节较小：桩基声测管凸节部分的连接方式为圆弧连接，较大处小于5mm，这样不仅可以降低混凝土的流阻，还能防止混凝土导管和声测管发生碰撞，。

2、桩基声测管连接可靠安全：桩基声测管使用专用连接工具对连接部位进行一次性压制，可以防止声测管活接头发生松动，这种连接方式的强度非常好，抗振性能更高。

3、桩基声测管施工便利快捷：桩基声测管采用专用液压工具，连接方式一次安装即可轻松完成，避免临时套丝、焊接和滚槽作业，省力省时。

三、桩基声测管的特点

1、桩基声测管抗折性：连接部位对钢管本身没有伤害，且接头处有1-1.2倍管径的套接。

2、桩基声测管抗拉拔性：钳压部位变形，中间变小，相对两头大，具有极好的抗拉拔性能。

3、桩基声测管密封性：O形橡胶圈经挤压后径向收缩抱紧声侧管插入端直至变形，具有极好的密封性能。

4、桩基声测管垂直性：因接头处有1-1.2倍管径的套接，能很好地保证连接的顺直性。

5、桩基声测管抗扭性：钳压部位成六角形，使声侧管连接后不能发生相对滑转。

6、桩基声测管抗振性：钳压式接头将连接部位一次性做死，避免了活接头松动的可能性。

7、桩基声测管经济性：无短管、材头浪费，总费用更低。

8、桩基声测管操作性能：省时、省力、省费用，一次性安装成功。

9、桩基声测管凸起度：凸节较大处直径小于等于1.3们管径。.

四、桩基声测管的规格

桩基声测管规格的划分，主要以声测管直径和声测管管厚作为较主要的划分依据，其实常见的声测管直径规格有50mm、54mm、57mm；声测管壁厚有1.0mm、1.2mm、1.5mm、1.8mm、2.0mm、2.2mm、2.5mm、3.0mm、3.25mm、3.5mm等等，其实上面列举的是现在市场常见的规格，但是真正的声测管在图纸上，特别是专业设计院出具的图纸上都是用专用符号“Φ”表示，这个符号读作fai(大写Φ，小写φ)，是工程学中表示圆柱直径的常用符号，比如φ50表示就是50个标准单位的直径。如果是不熟悉的人员，在次见到这个“φ”符号时，并不能很清楚的理解这个符号的具体含义，而且这个符号不单单只用在声测管规格的表述中，建筑工程图纸中所有管材的直径都是有这个符号表示(用小写符号来表示)，而且在别的很多行业这个符号也有其相应的特定表示，但是读音都是基本相同的。

五、桩基声测管的安装

1、桩基声测管安装在桩基钢筋笼架上；桩基声测管底部要安装好底盖，并用铁丝固定在钢筋笼上，先钢筋上缠绕两圈铁丝，然后用铁丝捆住声测管，较后拧紧铁丝。

2、把第二根桩基声测管底部对准已绑好的承插管口部位，保证两根管子处于垂直轴线上，确认管件与画线位置相距3mm以内。桩基声测管使用专业液压工具模头的环状凹部对准承插口（或接头）端部内装有橡胶圈的环状凸部压紧，将对接部位管材同时压紧至六边形状。桩基声测管要确认量规尺寸是否正确，能完全卡入六边形部位，即表示已经压紧完成。把第二根桩基声测管用铁丝固定在钢筋笼上；

3、桩基声测管其它段连接均可按照2流程进行安装，确定好需要的长度；桩基声测管较上端盖上顶盖，防止沙浆泥土混入管内；

4、桩基声测管安装完成后，确保所安装的桩基声测管从上到下垂直在一条直线上，不要弯曲。
